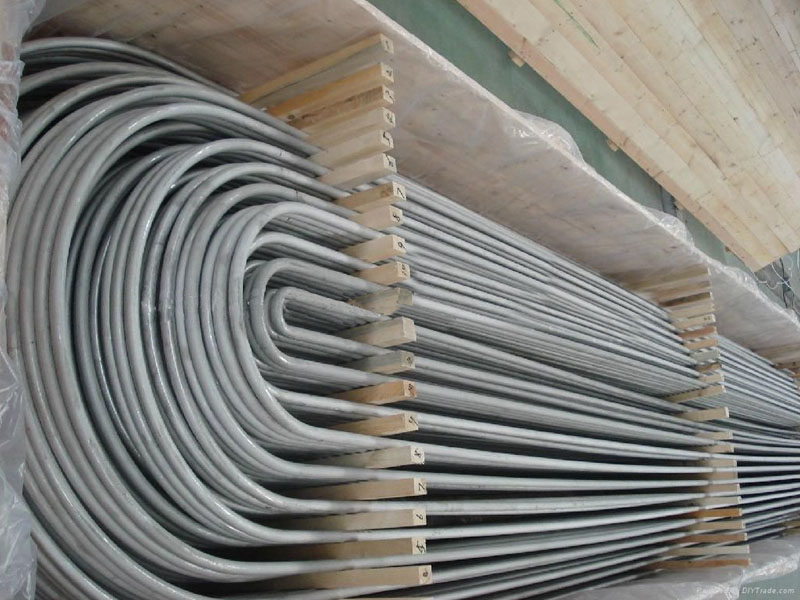

不銹鋼U型管橢圓度超標應該從標準界定、成因分析、修正技術及預防策略四個維度系統應對。

根據行業規范，不銹鋼U型管在彎頭處的橢圓度應嚴格控制在原始管外徑的10%以內。這一標準基于管道系統對接的密封性要求，當橢圓度超標時會導致法蘭面接觸不均，引發介質泄漏風險。

制造工藝缺陷是橢圓度超標的主要誘因，主要表現為冷拔工序模具磨損?導致管材截面變形，當模具圓度誤差超過0.02mm時，成品管橢圓度會超標2-3倍。焊接熱影響區（HAZ）的晶粒粗化現象同樣關鍵，2205雙相不銹鋼焊接時若層間溫度超過150℃，熱影響區硬度會升至290HV以上，引發局部收縮變形。此外，夾具設計不當（如夾緊力超過50N/mm2）會使薄壁管產生永久性塑性變形，某石化裝置中因此導致的橢圓度偏差達12%。

對于橢圓度已超標的不銹鋼U型管，機械矯正?需采用漸進式施壓方案：使用液壓千斤頂在橢圓度最大處施加壓力，每次調整量不超過0.5mm，矯正后需進行100%渦流檢測。熱處理修正則適用于彎曲半徑<5D的管段，需在保護氣氛中加熱至1050-1100℃后快速水淬，此工藝可使變形量降低60-80%。焊接變形管件可采用?應力退火?處理，在650-750℃保溫2小時消除殘余應力，但需注意此方法會使材料屈服強度下降約15%。

預防橢圓度超標則要在制造階段優化冷拔工藝參數，將道次變形量控制在20-25%范圍內，并定期檢測模具圓度（每周至少1次）。焊接過程需采用脈沖TIG工藝，將熱輸入量限制在0.8-1.2kJ/mm，配合背面氬氣保護（流量≥15L/min）。運輸存儲環節需使用V型支架固定管材，支撐間距不超過1.5倍管徑，避免堆疊高度超過1.2米導致自重變形。

某核電站的實踐表明，通過上述措施可使U型管橢圓度合格率從82%提升至98.5%。
